超声波检测技术的基本原理

　　现如今，我国经济逐步发展，人口呈逐步上升趋势，在这种背景下，高层建筑以及超高层建筑不断增加，人们的重视的方面也逐渐转变为建筑施工的质量与其结构性能。超声波检测技术是无损检测领域中的一种非常重要的方法。本文介绍了超声波的特点，从混凝土强度检测、混凝土内部缺陷检测和混凝土表层损伤检测三方面探讨了超声波在土木工程无损检测中的应用,以充分发挥超声法的优势,推广其在土木工程结构无损检测中的应用。

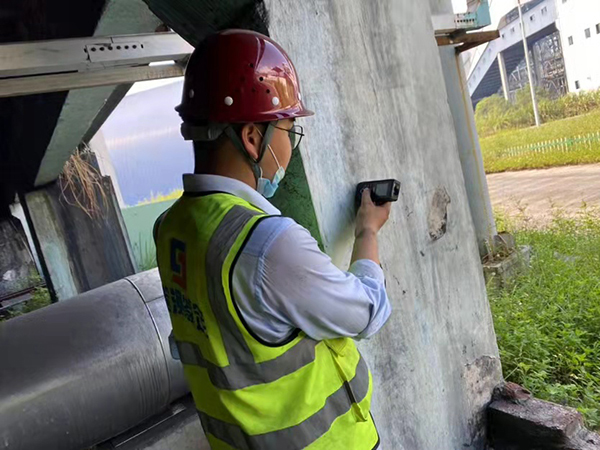

　　超声波具有定向性好、穿透性强、清洁无污染、能够穿透被检测材料的内部的特点，在机械、航天等领域常用作对材料、焊缝等进行探伤和可靠性评定。随着检测技术的不断发展,超声波作为一种新型的无损检测手段,其在土木工程中的应用也日益广泛,不仅可以用于材料强度的检测,也可对材料的内部缺陷、表面裂缝进行检测和描述。

　　1、混凝土强度的检测原理

　　结构混凝土的抗压强度与超声波在混凝土中的传播速度之间的相关性是超声法检测混凝土强度的理论基础。

　　2、检测步骤

　　具体检测步骤为:检测系统→测区数量→测区布置→超声检测→强度推定。由于混凝土的强度和波速之间的定量关系受到混凝土的原材料性质及配合比的影响,影响因素有骨料的品种、粒径的大小、水泥的品种、用水量和水灰比、混凝土的龄期、测试时试件的温度和含水率等。

　　3、混凝土内部缺陷检测

　　3.1混凝土裂缝检测

　　对于结构混凝土开裂深度不大于500 mm的裂缝，可采用平测法或斜测法进行检测。

　　1）单面平测法

　　当结构或构件只有一个表面可供检测时,可采用单面平测法进行裂缝深度的检测。检测时可在裂缝检测部位以不同的测距同时按跨缝和不跨缝布置测点，分别测量超声波从T到R的声时值。

　　2）双面斜侧法

　　当结构的裂缝部位具有两个相互平行的测试表面（梁、板、柱）时,可采用双面斜测法测量裂缝深度。测量方法如图2所示。将T，R换能器分别置于对应测点1，2，3⋯的位置,读取相应的声时值ti和波幅值Ai及频率值fi。当T，R换能器的连线通过裂缝时，超声波在裂缝的界面上产生很大的衰减，接收信号的波幅和频率明显降低。根据波幅和频率的突变，可以判定裂缝的深度以及是否在平面方向贯通。

　　3.2混凝土不同密实区和空洞检测

　　超声检测混凝土内部的不密实区域或空洞的原理，是根据各测点的声时（或声速）、波幅或频率值的相对变化确定异常测点的坐标位置，从而判定缺陷的范围。

　　3.2.1检测方法

　　1）对侧法

　　当结构具有两对互相平行的测试面时可采用对测法。在测区的两对相互平行的测试面上，分别画间距为200 mm～300 mm的网格，确定出测点的位置，如图3所示。

　　2）斜侧法

　　对于只有一对相互平行的测试面可采用斜测法。即在测区的两个相互平行的测试面上，分别绘出交叉测试的两组测点位置。

　　3）钻孔法

　　当结构测试距离较大时，可在测区的适当部位钻出平行于结构侧面的测试孔，直径范围为45 mm～50 mm，其深度视测试需要决定。

　　3.2.2数据处理与缺陷判定

　　数据处理：采用3σ法则或萧维纳准则等常用数值分析方法剔除异常数据。缺陷判断:当测区中某些测点出现声时延长（或声速降低）、波幅降低、高频部分明显衰减的异常情况时,可结合异常点的分布及波形状态确定混凝土内部存在不密实区域和空洞的范围。当判断缺陷是空洞，且只有一对可供测试的表面时，混凝土内部空洞尺寸可按下式进行估算。
