对钻芯法检测混凝土抗压强度的初步认识

　　一、适用范围

　　1、钻芯法可用于结构混凝土设计强度等级为C10-C80的普通混凝土抗压强度检测。—（DGTJ 08-2020-2020）

　　2、钻芯法检测结构中强度不大于80MPa的普通混凝土强度。—（CECS 03：2007）

　　3、钻芯法检测普通混凝土的抗压强度。—（JGJ/T 384-2016）

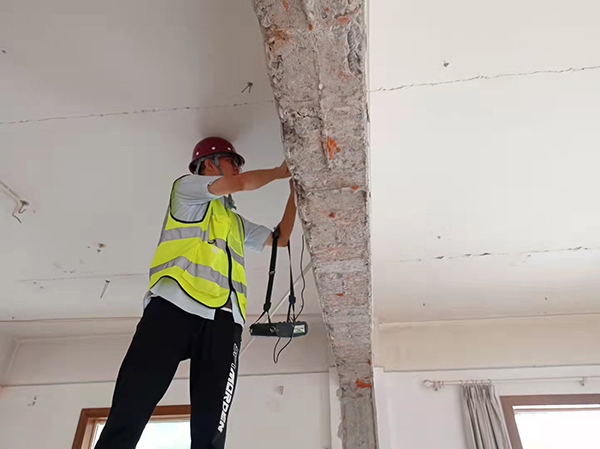

　　二、设备—钢筋定位仪器

　　1、最大探测深度不应小于60mm，探测位置偏差不宜大于±3mm。—（DGTJ 08-2020-2020）

　　2、最大探测深度不应小于60mm，探测位置偏差不宜大于±5mm。—（CECS 03：2007）

　　3、最大探测深度不应小于60mm，探测位置偏差不宜大于3mm。—（JGJ/T 384-2016）

　　三、芯样直径

　　1、芯样试件标称直径宜为100mm、70mm或55mm，标称直径不得小于骨料最大粒径的2倍。—（DGTJ 08-2020-2020）

　　2、抗压试验的芯样试件宜使用标准芯样试件，其公称直径不宜小于骨料最大粒径的3倍；采用小直径芯样试件，其公称直径不应小于70mm且不得小于骨料最大粒径的2倍。—（CECS 03：2007）

　　3、抗压芯样试件宜使用直径为100mm的芯样，且其直径不宜小于骨料最大粒径的3倍；采用小直径芯样，其直径不应小于70mm且不得小于骨料最大粒径的2倍。—（JGJ/T 384-2016）

　　四、芯样中的钢筋要求

　　芯样试件内不宜含有钢筋，不能满足此项要求，试件应符合下列要求：

　　1、芯样试件标称直径为70mm或100mm时，每个试件内直径小于10mm的钢筋不得多于1根；芯样试件标称直径为55mm时，每个试件内不得含有钢筋。—（DGTJ 08-2020-2020）

　　2、标准芯样试件，每个试件内最多只允许有2根直径小于10mm的钢筋；公称直径小于100mm的芯样试件，每个试件内最多只允许有一根直径小于10mm的钢筋。—（CECS 03：2007）

　　3、抗压芯样试件内不宜含有钢筋，也可有一根直径不大于10mm的钢筋。—（JGJ/T 384-2016）

　　五、芯样端面处理

　　芯样试件的端面宜采取磨平处理方法，也可按照下列方法：

　　1、芯样试件端面有轻微缺陷或设计强度等级不大于C30时，可采用硫磺胶泥补平的处理方法，补平厚度不宜大于1.5mm。—（DGTJ 08-2020-2020）

　　2、抗压强度低于40MPa的芯样试件，可采用水泥砂浆、水泥净浆或聚合物水泥砂浆补平，补平层厚度不宜大于5mm；也可采用硫磺胶泥补平，补平层厚度不宜大于1.5mm。—（CECS 03：2007）

　　3、采用硫磺胶泥或环氧胶泥补平，补平层厚度不宜大于2mm。抗压强度低于30MPa的芯样试件，不宜采用磨平端面的处理方法；抗压强度高于60MPa的芯样试件，不宜采用硫磺胶泥或环氧胶泥补平的处理方法。—（JGJ/T 384-2016）

　　六、芯样测量

　　1、平均直径

　　①用游标卡尺在芯样试件中部相互垂直的两个位置上测量，取测量的算数平均值作为芯样试件的直径，精确至0.1mm。—（DGTJ 08-2020-2020）

　　②用游标卡尺在芯样试件中部相互垂直的两个位置上测量，取测量的算数平均值作为芯样试件的直径，精确至试件两个端面与母线的夹角，精确至5′。—（DGTJ 08-2020-2020）

　　②用游标量角器测量芯样试件两个端面与母线的夹角，精确至0.1°。—（CECS 03：2007）

　　③用游标量角器测量芯样试件两个端面与母线的夹角，取最大值作为芯样试件的垂直度，精确至0.1°。—（JGJ/T 384-2016）

　　七、芯样无效情况

　　1、沿芯样试件高度任一直径与平均直径的差超过1.5mm。—（DGTJ 08-2020-2020）

　　2、沿芯样试件高度任一直径与平均直径的差大于2mm。—（CECS 03：2007）

　　3、沿芯样试件高度任一直径与平均直径的差超过1.5mm。—（JGJ/T 384-2016）

　　八、芯样试验时间

　　1、芯样试件应在自然干燥状态下进行抗压试验，一般芯样试件在加工完毕后，在试验室内自然干燥3d以上。—（DGTJ 08-2020-2020）

　　2、芯样试件应在自然干燥状态下进行抗压试验。—（CECS 03：2007）

　　3、芯样试件应在自然状态下进行抗压试验。—（JGJ/T 384-2016）

　　九、芯样数量—按照检验批推定强度

　　芯样数量按照检验批容量大小确定。

　　1、当公称直径为100mm时，芯样不应少于15个；当公称直径为70mm或55mm时，芯样不应少于20个。—（DGTJ 08-2020-2020）

　　2、标准芯样试件的最小样本量不宜少于15个，小直径芯样试件的最小样本量应适当增加。—（CECS 03：2007）

　　3、直径100mm的芯样试件的最小样本容量不宜小于15个，小直径芯样试件的最小样本量不宜小于20个。—（JGJ/T 384-2016）

　　十、检验批的强度推定

　　1、上限值和下限值所构成推定区间的置信度宜为0.90；当采用公称直径为70mm或55mm芯样试件时，推定区间的置信度可为0.85。—（DGTJ 08-2020-2020）

　　2、上限值和下限值所构成推定区间的置信度宜为0.85。—（CECS 03：2007）

　　3、上限值和下限值所构成推定区间的置信度宜为0.90；当采用小直径芯样试件时，推定区间的置信度可为0.85。—（JGJ/T 384-2016）

　　十一、单个构件的强度推定

　　1、芯样数量

　　①有效芯样试件的数据不得少于3个。—（DGTJ 08-2020-2020）

　　②有效芯样试件的数量不应少于3个；对于较小构件，有效芯样试件的数量不得少于2个。—（CECS 03：2007）

　　③芯样试件的数量不应少于3个；对构件工作性能影响较大的小尺寸构件，芯样试件的数量不应少于2个。—（JGJ/T 384-2016）

　　2、混凝土强度推定值

　　①单个构件混凝土的推定应按有效芯样试件混凝土换算强度中的最小值确定，不应进行数据的舍弃。—（DGTJ 08-2020-2020）

　　②单个构件的混凝土强度推定值不再进行数据的舍弃，而应按有效芯样试件混凝土抗压强度值中的最小值确定。—（CECS 03：2007）

　　③单个构件的混凝土强度推定值不再进行数据的舍弃，而应按有效芯样试件混凝土抗压强度值中的最小值确定。—（JGJ/T 384-2016）

本文关键词：对钻芯法检测混凝土抗压强度的初步认识

本文网址：https://www.zjfwjc.com/xyxw/310.html
