鉴定目的、范围和内容

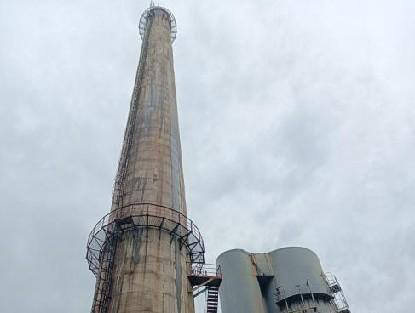

受检烟囱位于江西省新余市某公司大院内，为地上一座单筒式现浇钢筋混凝土结构烟囱。受检烟囱建造于：2012年，烟囱高度80m。

为了解受检烟囱安全状况，为后续工作提供技术依据，对烟囱进行可靠性和抗震鉴定。

1 烟囱原设计情况调查

受检烟囱位于江西省新余市某公司大院内，为地上地上一座单筒式现浇钢筋混凝土结构烟囱。筒壁结构采用钢筋混凝土，烟囱高度80m，外立面上设置有预埋式钢爬梯和圆钢防雷接地，25.0m和75.5m处设置监测环形钢平台。

筒身顶部外径3820mm，底部外径7320mm；筒身顶部内径3500mm，底部内径6720mm，筒壁厚度为160mm~300mm；防腐层采用0M耐酸防腐涂料，防腐层厚度1.5mm；内衬层采用KS防水型耐酸耐热浇筑料，标高±0.000m~20.00m厚度为250mm、20.00~80.00m厚度为150mm。

2 烟囱使用情况调查

通过调查相关资料，自建成以来烟囱所在场地未曾发生地震，筒壁未曾受到撞击、火灾、超负荷使用等情况。

据委托方介绍，烟囱原为直接排烟法（即排放干烟气，依据国家标准《烟囱工程技术标准》GB/T 50051-2021第2.0.2条“干烟气相对湿度小于60%、温度不大于90℃”），为达到环保要求于2016年将排烟方式改为湿法脱硫排烟法（即排放潮湿烟气，依据国家标准《烟囱工程技术标准》GB/T 50051-2021第2.0.3条“湿烟气相对湿度为饱和状态、温度不大于60℃的烟气”），要求脱硫浆液PH值控制在5.2~5.8之间，根据国家标准《工业建筑防腐蚀设计标准》GB 50046-2018表3.1.5，液态介质对建筑材料的腐蚀性等级为弱腐蚀性。

3 烟囱尺寸和配筋情况复核

采用钢筋探测仪对主要混凝土构件的配筋数量（包括水平箍筋间距和竖向钢筋间距）进行测量和纵向受力钢筋保护层厚度，个别部位凿开混凝土；采用0-200mm游标卡尺量测钢筋直径；采用5m钢卷尺等对烟囱各截面外径尺寸、筒壁厚度、内衬层厚度进行测量，并与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1进行比较复核。测量结果表明，受测烟囱抽检部位实测水平箍筋间距、直径，竖向钢筋间距、直径与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1基本相符；抽检部位实测竖向钢筋保护层厚度基本满足设计要求；受测烟囱各截面外径尺寸、筒壁厚度与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1基本相符。

4 烟囱完损状况检测

为明确受检烟囱结构损伤状况，现场对烟囱进行了完损状况检测。检测结果表明，烟囱筒壁混凝土存在局部破损、蜂窝麻面、裂缝（裂缝宽度0.2mm~0.5mm）、泛碱、渗水痕迹等现象；烟囱筒壁钢筋存在局部外露、锈蚀现象；烟囱外部环形监测钢平台、爬梯局部存在锈蚀现象，有轻微损坏

5 烟囱变形测量

根据现场测量条件，采用全站仪，按照投点法测量烟囱上部相对于下部的偏移值，并经过计算得出烟囱整体倾斜情况。测量结果表明，烟囱整体向西北倾斜，倾斜率为0.67‰，测点倾斜率未超出国家标准《烟囱可靠性鉴定标准》GB51056-2014第11.2.8条规定的倾斜限值1.2‰的要求（烟囱高度50m＜h≤100m）

6 烟囱筒壁材料强度检测

1、混凝土碳化深度检测

现场采用酚酞试剂对筒壁混凝土构件的混凝土碳化深度进行测试。测试结果表明，所测混凝土构件均有一定碳化，碳化深度均大于6mm。

2、混凝土构件强度检测评定

根据行业标准《回弹法检测混凝土抗压强度技术规程》GJ-T23-2011采用回弹法检测混凝土抗压强度，并采用钻芯法对混凝土强度进行了验证（芯样抗压强度值在59.7MPa~67.3MPa之间）。根据国家标准《民用建筑可靠性鉴定标准》GB50292-2015对龄期超过3000d，碳化深度大于6mm的回弹结果应进行龄期修正。根据现场调查，受检烟囱建造于：2012年，根据规范取修正值系数0.96。检测结果表明：受检烟囱现龄期混凝土抗压强度推定值43.7MPa~53.1MPa之间，混凝土强度达到原设计强度等级C30的要求

鉴定结论及处理建议

1 结论

受检烟囱位于江西省新余市某公司大院内， 2012年建造。烟囱底部外径7.32m，顶部外径3.82，总高80m，25.0m和75.5m标高处分别设有环形钢平台，钢筋混凝土结构，筏板基础，基础埋深-5.5m，委托方提供的设计图纸等技术资料基本齐全。本次检测鉴定的主要结论如下：

（1）烟囱自建成投入使用以来，未曾遭受撞击、地震和火灾、超负荷使用等情况。2016年，为满足环保要求将烟囱原直接排烟法改为湿法脱硫系统排烟法，即干烟气改为潮湿烟气排放。排烟方式的改变会对烟囱混凝土强度、内衬、防腐等有相应的技术要求，应及时委托有资质的设计和施工单位按照现行技术标准结合烟囱现状，对排烟方式改变后的烟囱重新进行核算与改造设计施工，避免排烟方式的改变对烟囱安全性造成的不利影响。

（2）烟囱高度、构件截面尺寸、筒壁配筋和保护层、现龄期混凝土抗压强度推定值的抽检结果均符合原设计图纸的要求。

（3）烟囱局部存在钢筋混凝土筒壁局部破损、蜂窝麻面、裂缝（最大裂缝宽度约0.2mm~0.5mm）、泛碱和渗水痕迹、钢筋外露锈蚀等外观质量不良的问题，应采取可靠处理措施。烟囱环形监测钢平台及爬梯局部存在钢构件锈蚀现象和轻度损伤，宜采取可靠处理措施。

（4）烟囱整体向西北倾斜0.67‰，测点倾斜率未超出国家标准《烟囱可靠性鉴定标准》GB51056-2014倾斜限值1.2‰的要求。

（5）烟囱目前主要存在局部明显结构性损伤、排烟方式改变（为达到环保要求于2016年将排烟方式改为湿法脱硫排烟法，要求脱硫浆液PH值控制在5.2~5.8之间，根据国家标准《工业建筑防腐蚀设计标准》GB 50046-2018表3.1.5，液态介质对建筑材料的腐蚀性等级为弱腐蚀性，根据国家标准《工业建筑防腐蚀设计标准》GB 50046-2018表4.2.3，弱腐蚀性对结构混凝土强度等级要求≥C30，原设计强度等级C30基本能满足要求），烟囱鉴定单元可靠性等级评定为二级，即可靠性基本合国家现行标准规范的可靠性要求，基本不影响整体安全，在目标使用年限内不明显影响整体正常使用。

（6）依据国家标准《既有建筑鉴定与加固通用规范》GB55021-2021、国家标准《建筑抗震鉴定标准》GB50023-2009、国家标准《烟囱工程技术标准》GB/T 50051-2021，对烟囱进行的结构抗震构造措施鉴定和抗震验算结果表明：除存在局部外观质量损伤需要进行处理外，在地震作用下，烟囱的抗震性能可以满足抗震设防烈度6度、C类建筑（后续使用年限40年）的要求。
