1 检测目的、范围和内容

为了解受检广告牌的安全性能，对该广告牌进行检测。

检测内容如下：

（1）建筑、结构概况调查及结构强度检测

根据委托方提供的该构筑物图纸等资料现场对其结构的布置、构造进行现场复核及检测。

（2）结构损伤状况的检测

检查结构是否有裂缝、变形以及局部损伤情况，用文字、照片等形式记录下来。查出破损的结构构件的位置、程度及原因，并对出现的破损现象进行分析。

（3）面板状况、电气设施状况检测

面板、供电、电气控制设备是否有损坏现象，确保能够安全使用。

（4）结构承载力分析

根据委托方提供的相关资料及所检测广告牌现状，结合现场检测数据，综合分析所检广告牌的安全性能。

1建筑、结构概况调查

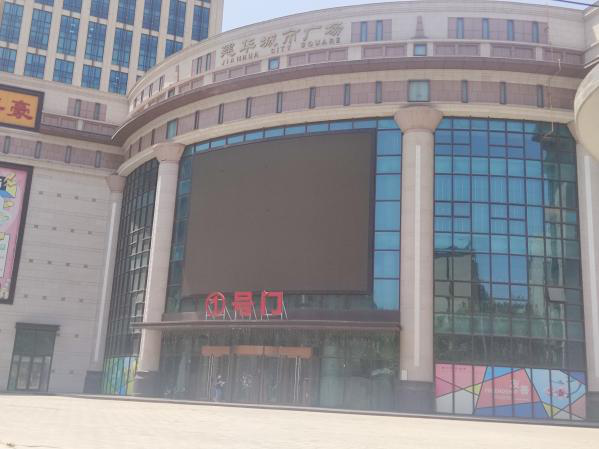

受检广告牌位于河北省石家庄市，广告牌投影立面呈弧形，LED 屏幕底面距地面约6.0m，尺寸约为 15.0×12.0m，主体结构为钢结构，钢结构构件主要由方管钢焊接而成，LED屏与钢构架采用螺栓连接固定，受检广告牌钢构架通过与方管钢焊接及螺栓连接与主体结构预埋 件连接。主要结构截面尺寸为¨100×50×3mm，¨60×40×2.5mm，¨40×40×2.5mm强度均为Q235。。

2 结构损伤状况的检测

检测人员对本次受检广告牌损伤缺陷情况进行检测检查。检测结果表明，受检广告牌结构基本完好。

材料特性

广告牌各杆件均采用Q235钢

 LED屏广告牌结构分析

1结构计算模型

采用通用有限元软件Midas Gen建模分析，结构计算几何模型如图11.1，支座按嵌固考虑，限制6个自由度

2 广告牌结构分析结果

2.1风荷载作用下的位移

广告牌结构悬臂端最大挠度为0.18mm，小于广告牌悬臂端允许挠度最大值

2.2应力

经计算，在最不利荷载作用下，广告牌结构最大应力22.5MPa<215MPa。

计算表明，本次受检广告牌构件承载力均满足规范要求。

结论

根据现场检测情况，该广告牌的结构、围护、电气等方面的完损状况基本完好，满足使用要求，但个别锚固点存在螺帽缺失现象；根据计算结果，该广告牌在正常使用条件下，构件承载力满足规范安全要求。
