检验目的、范围和内容

    受检建筑幕墙、雨棚等位于杭州市钱塘区三丰路，主厂房外立面幕墙采用轻质复合隔吸声金属板；调压站雨棚采用正放四角锥网架结构；厂界降噪围墙采用悬臂式钢柱支撑镀锌板降噪棉复核结构；约建造于2015年。

    为了解主厂房金属幕墙、调压站雨棚、厂界处隔声屏障的结构安全性及稳定性对主厂房金属幕墙、调压站雨棚、厂界各处隔声屏障进行结构安全性检测，检测内容如下

（1）建筑、结构概况调查和复核；

（2）建筑、结构布置调查及复核；

（3）结构构件材料强度检测；

（4）变形检测；

（5）完损状况检测；

（6）进行结构承载力分析并结合检测情况进行安全性鉴定；

（7）结论及建议。

1.建筑、结构概况

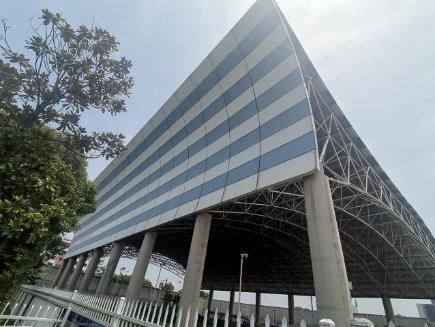

建筑概况：受检建筑幕墙、雨棚等位于杭州市，约建造于2015年。主厂房金属幕墙采用轻质复合隔吸声金属板。厂界降噪围墙采用悬臂钢柱支撑的镀锌板降噪棉复核结构围墙。调压站雨棚网架平面尺寸约为58.8m×38.77m，面积约为1200m²，网架顶标高为+19.9m，网壳支座标高为+7.60m，柱脚标高为-0.30m，柱顶标高为+7.20m。网架上弦铺设彩色条形铝板。网架四周无围护结构。

结构概况：调压站雨棚主体结构为正放四角锥网架，柱帽支撑，采用螺栓球节点。网架东西向柱距为36.0m，南北向柱距为58.8m。网架上、下弦杆和腹杆采用A75.5×3.75、A88.5×4、A114×4、A140×4、A159×6、A159×8、A180×8等的钢管。螺栓球直径为100mm 、120mm 、180mm 、 220mm 、350mm、500mm、等。高强螺栓采用M24、M27、M30、M33、M36、M39、M45等。网架构件均采用Q235钢材，螺栓球采用45号钢。厂界降噪围墙（南侧）钢柱截面为HM340×250，厂界降噪围墙（东北侧）钢柱截面为HM294×200，采用Q235钢材。

通过向委托方了解及现场调查，受检建筑幕墙、雨棚等使用功能与原设计基本一致，在使用期间未发生过结构改造、火灾等情况。

2.建筑、结构布置调查及复核

根据委托方提供的电子版结构图，现场对受检建筑幕墙、雨棚等的结构布置进行了测量与复核。主要包括轴网尺寸、结构构件截面尺寸等测量与复核。

（1）主要轴网尺寸测量和复核

采用激光测距仪和钢卷尺对主要轴线间距进行测量与复核。现场复核结果表明，受检建筑幕墙、雨棚等主要轴线尺寸与原设计图纸基本相符。

（2）主要结构构件截面尺寸测量和复核

现场采用5m钢卷尺、超声波测厚仪、游标卡尺、钢直尺等仪器对主要结构受力构件截面尺寸进行了检测。现场复核结果表明，受检建筑幕墙、雨棚等主要结构构件截面尺寸与原设计图纸基本相符

3.主体结构材料强度检测

现场按照《建筑结构检测技术标准》（GB/T50344-2019）的规定对受检建筑幕墙、雨棚等钢构件的钢材里氏硬度进行了检测

结果表明，抽检构件平均里氏硬度介于269H LD～424HLD之间，钢材抗拉强度特征值介于307MPa～444MPa之间，满足原设计钢材强度Q235的要求

4.建筑变形测量

结合现场检测条件，采用靠尺对厂界降噪围墙钢柱进行垂直度测量

测量结果表明：钢柱最大倾斜率为6.5‰，各受检测点倾斜率均小于《钢结构设计标准》GB50017-2017的限值1/150的要求。（注：倾斜率测量包含施工误差、测量误差和累计变形）。

5.建筑完损状况检测

    为明确受检建筑幕墙、雨棚等的损伤状况，现场对受检建筑幕墙、雨棚等进行了损伤检测。经检测，主厂房金属幕墙：除个别面板拼缝变形及个别构件表面锈蚀外，主厂房金属幕墙基本完好。调压站雨棚的建筑结构构件及节点基本完好。厂界降噪围墙：除东北侧围墙钢柱地脚螺栓单螺帽与原设计不一致，围墙钢构件及节点局部表面锈蚀外，厂界降噪围墙建筑结构构件及节点基本完好。

测量结果表明：钢柱最大倾斜率为6.5‰，各受检测点倾斜率均小于《钢结构设计标准》GB50017-2017的限值1/150的要求。（注：倾斜率测量包含施工误差、测量误差和累计变形）。

6.验算条件

    结合现场检测数据及委托方提供的电子版结构图，采用结构设计软件，对调压站雨棚、厂界降噪围墙结构承载力进行验算（由于雨棚、厂界降噪围墙建造于约2015年，且未对结构进行改变和明显增加荷载，故恒荷载分项系数和活荷载分项系数分别按1.2和1.4考虑）

结论

（1）受检建筑幕墙、雨棚等位于杭州市，约建造于2015年，在使用期间未发生过结构改造、火灾等情况。

（2）现场复核结果表明，受检建筑幕墙、雨棚等主要轴线尺寸、主要结构构件截面尺寸等与原设计图纸基本相符。

（3）抽检钢构件平均里氏硬度介于269H LD～424HLD之间，钢材抗拉强度特征值介于307MPa～444MPa之间，满足原设计钢材强度Q235的要求。

（4）测量结果表明：厂界降噪围墙钢柱最大倾斜率为6.5‰，各受检测点倾斜率均小于《钢结构设计标准》GB50017-2017的限值1/150的要求。

（5）经检测，主厂房金属幕墙基本完好；调压站雨棚的建筑结构构件及节点基本完好；厂界降噪围墙建筑结构构件及节点基本完好。主要损伤为：主厂房金属幕墙个别面板拼缝变形及个别构件表面锈蚀，东北侧厂界降噪围墙钢柱地脚螺栓单螺帽与原设计不一致，厂界降噪围墙钢构件及节点局部表面锈蚀；需要进行有效处理。

（6）结构承载力验算结果表明，厂界降噪围墙及雨棚等结构承载力基本满足规范要求。

（7）结合现场检查情况，考虑到地基土历经近7年的固结，地基承载力有所提高，且建筑后续使用荷载没有明显增大，可认定地基基础能满足使用荷载要求。

（8）受检建筑幕墙结构安全性等级评定为B级，受检厂界降噪围墙、雨棚等结构安全性等级评定为二级。即结构安全性符合国家现行标准规范的要求，满足正常使用要求。
